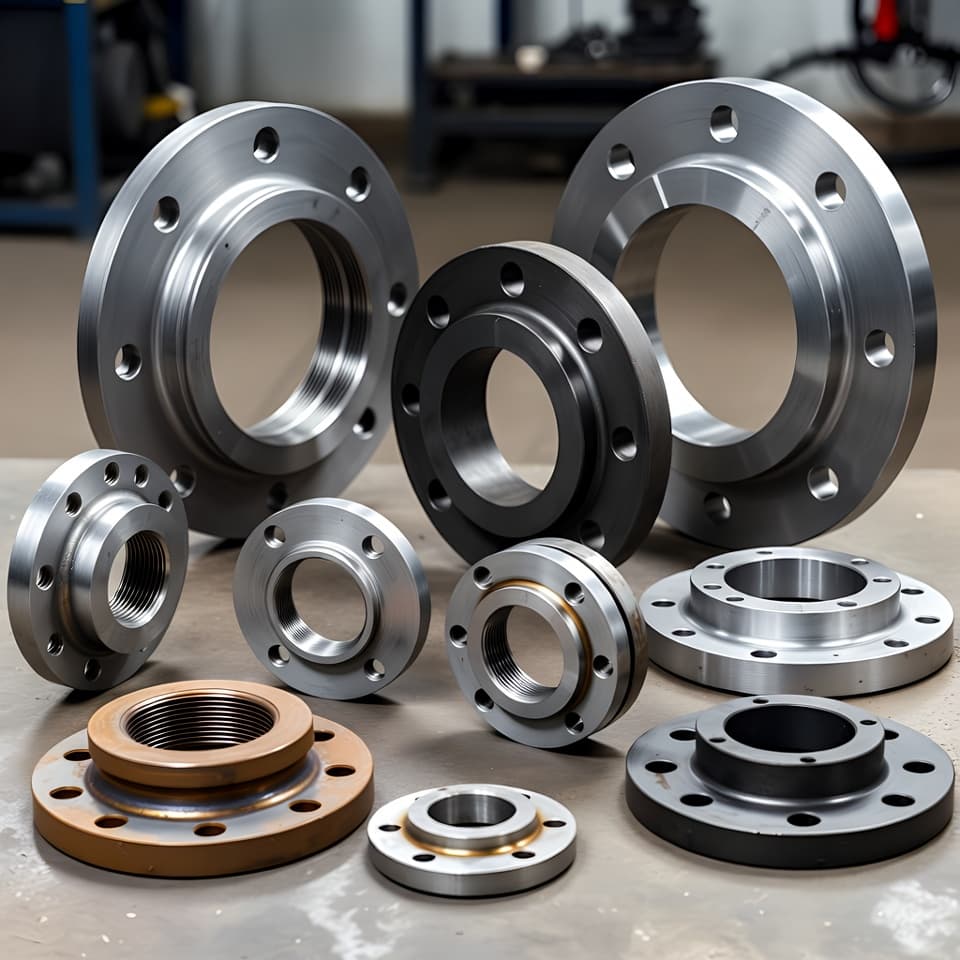

فلنج ها: ستون فقرات اتصالات صنعتی

فلنج ها، به عنوان یکی از کلیدی ترین اجزای سیستم های لوله کشی و تجهیزات صنعتی، مسئولیت ایجاد اتصالات محکم، قابل اعتماد و آسان برای نگهداری را بر عهده دارند. این قطعات دایره ای شکل، که اغلب از مواد مقاوم مانند فولاد ساخته می شوند، نه تنها امکان اتصال لوله ها، شیرآلات و تجهیزات را فراهم می کنند، بلکه در برابر فشارهای بالا، دماهای شدید و خوردگی های شیمیایی ایستادگی می کنند.

فلنج ها را می توان به عنوان پلی بین اجزای مختلف سیستم های صنعتی تصور کرد. آن ها اجازه می دهند تا سیستم ها به راحتی مونتاژ و دمونتاژ شوند، بدون اینکه نیاز به جوشکاری دائمی یا روش های پیچیده باشد. در صنایع نفت و گاز، جایی که ایمنی و کارایی اولویت دارد، فلنج ها نقش حیاتی در جلوگیری از نشتی و حفظ جریان ایمن ایفا می کنند. در بخش آب و فاضلاب، آن ها اتصالات محکمی ایجاد می کنند که در برابر فشار آب و مواد شیمیایی مقاوم هستند. حتی در صنایع غذایی و دارویی، فلنج های خاص با مواد ضدزنگ، بهداشت و کیفیت محصول را تضمین می کنند. با توجه به تنوع محصولات موجود در بازار، از فلنج های جوشی گلودار گرفته تا انواع کور و رزوه ای، انتخاب درست می تواند هزینه ها را کاهش دهد و عمر سیستم را افزایش دهد.

اهمیت فلنج ها در صنایع

اهمیت فلنج ها نه تنها به دلیل عملکرد فنی، بلکه به خاطر مزایای اقتصادی آن هاست. یک فلنج باکیفیت می تواند زمان توقف تولید را کاهش دهد، هزینه های تعمیر را پایین بیاورد و ایمنی کارکنان را افزایش دهد. برای مثال، در یک پروژه پتروشیمی، انتخاب فلنج های مناسب می تواند میلیون ها دلار صرفه جویی ایجاد کند.

محصولات موجود در بازار، مانند فلنج های جوشی با گردن مخروطی، که از فولاد کربنی ساخته شده اند و در کلاس های 150 تا 600 عرضه می شوند، نمونه ای عالی از این کیفیت هستند. این فلنج ها با توزیع یکنواخت تنش ها، استحکام بالایی در برابر فشارهای بالا ارائه می دهند و برای صنایع سنگین ایده آل هستند.

دسته بندی کلی فلنج ها

فلنج ها بر اساس چندین معیار دسته بندی می شوند: نحوه اتصال، شکل ظاهری، مواد ساخت، کلاس فشار و استانداردها. این دسته بندی ها کمک می کند تا فلنج مناسب برای هر کاربرد انتخاب شود. در ادامه، به بررسی هر دسته می پردازیم.

دسته بندی بر اساس نحوه اتصال

فلنج ها بر اساس روش اتصال به لوله یا تجهیزات به انواع زیر تقسیم می شوند:

1. فلنج های جوشی (Welded Flanges): این نوع فلنج ها با جوشکاری به لوله متصل می شوند و استحکام بالایی دارند. مناسب برای سیستم های فشار بالا.
2. فلنج های رزوه ای (Threaded Flanges): بدون نیاز به جوش، با رزوه داخلی متصل می شوند. ایده آل برای پروژه هایی که جوشکاری ممکن نیست.
3. فلنج های لغزنده یا اسلیپون (Slip-On Flanges): لوله داخل فلنج قرار می گیرد و از داخل و خارج جوش می شود. نصب آسان و هزینه کم.
4. فلنج های ساکت ولد (Socket Weld Flanges): لوله در حفره فلنج قرار گرفته و جوشکاری می شود. برای لوله های کوچک مناسب.
5. فلنج های لبه دار یا لپ جوینت (Lap Joint Flanges): با یک رینگ جداگانه کار می کنند و امکان تنظیم آسان دارند.

هر کدام از این انواع، مزایای خاصی دارند. برای مثال، فلنج های ساکت ولد موجود در بازار، با جنس فولاد کربنی و سایزهای از ½ اینچ تا 48 اینچ، اتصال محکمی ایجاد می کنند که در برابر لرزش مقاوم است.

دسته بندی بر اساس شکل ظاهری

شکل فلنج تأثیر مستقیمی بر عملکرد آن دارد:

• فلنج تخت (Flat Face): سطح صاف برای فشار کم، مناسب صنایع آب.
• فلنج برجسته (Raised Face): سطح برجسته برای فشار بالا، با آب بندی بهتر.
• فلنج رینگ جوینت (Ring Joint): شیار برای حلقه فلزی، بدون نشت در فشارهای بسیار بالا.
• فلنج گلودار (Weld Neck): گردن بلند برای توزیع تنش، ایده آل برای دماهای بالا.
• فلنج کور (Blind): بدون سوراخ مرکزی، برای بستن انتها.

محصولاتی مانند فلنج های کور با کلاس 150 تا 600، که از فولاد کربنی ساخته شده اند، نقش درپوشی عالی ایفا می کنند و در بازار با قیمت های رقابتی عرضه می شوند.

دسته بندی بر اساس کلاس فشار

کلاس فشار نشان دهنده حداکثر فشار تحملی است:

• کلاس 150: فشار پایین تا متوسط (تا 285 PSI در دمای اتاق).
• کلاس 300: فشار بالاتر )تا 740 PSI(، مناسب نفت و گاز.
• کلاس 600 و بالاتر: فشار بسیار بالا )تا 1480 PSI)، برای صنایع سنگین.

فلنج های کلاس 300 با مواد استیل ضدزنگ، که در بازار موجود هستند، مقاومت عالی در برابر خوردگی ارائه می دهند.

انواع فلنج ها به تفصیل

حالا به بررسی دقیق تر انواع فلنج ها می پردازیم. هر نوع با مشخصات فنی، مزایا و کاربردهای خاص خود همراه است.

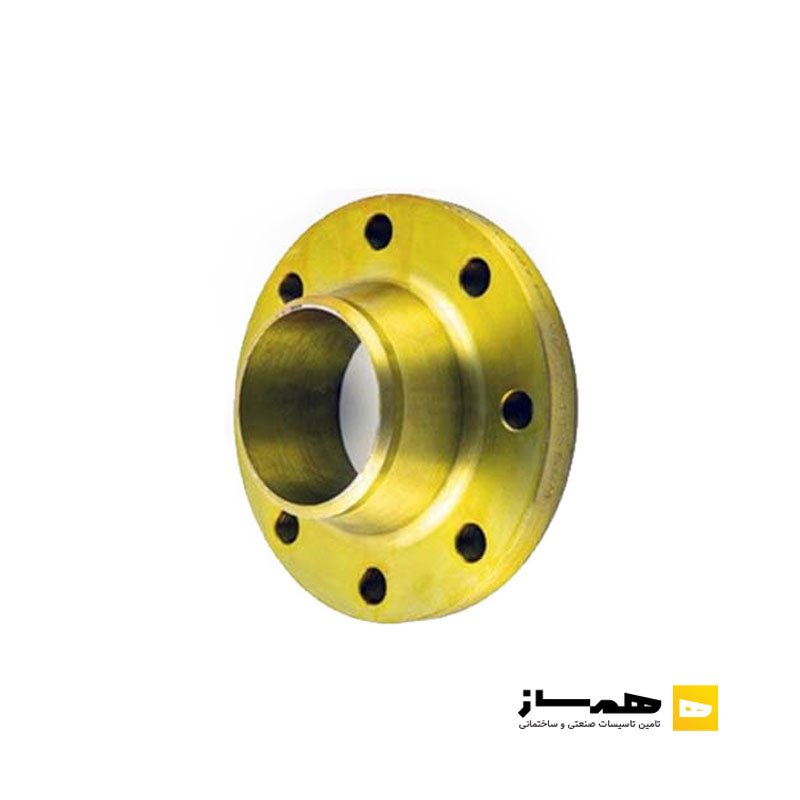

1. فلنج جوشی گلودار (Weld Neck Flange)

این فلنج با گردن مخروطی بلند، تنش ها را به طور یکنواخت توزیع می کند. مشخصات: جنس فولاد کربنی یا استیل، سایز ½ تا 48 اینچ، کلاس 150-2500. مزایا: استحکام بالا، مقاومت در برابر خستگی. کاربرد: صنایع نفت، گاز و پتروشیمی. محصولات بازار مانند این فلنج ها با استاندارد ANSI B16.5، کیفیت بالایی دارند و برای فشارهای بالا توصیه می شوند.

2. فلنج لغزنده (Slip-On Flange)

لوله داخل فلنج لغزش می کند و جوشکاری می شود. مشخصات: جنس فولاد، سایز تا 48 اینچ، کلاس تا 1500. مزایا: نصب آسان، هزینه کم. کاربرد: سیستم های کم فشار مانند آب. فلنج های اسلیپون موجود، با سطح داخلی صاف، اتصال مطمئنی ایجاد می کنند.

3. فلنج رزوه ای (Threaded Flange)

با رزوه داخلی متصل می شود. مشخصات: جنس استیل، سایز کوچک تا متوسط، کلاس 150-600. مزایا: بدون جوش، مناسب محیط های خطرناک. کاربرد: صنایع شیمیایی. این نوع در بازار با رزوه های دقیق عرضه می شود.

4. فلنج ساکت ولد (Socket Weld Flange)

لوله در حفره قرار می گیرد. مشخصات: جنس فولاد کربنی، سایز تا 4 اینچ، کلاس بالا. مزایا: اتصال قوی، ضدلرزش. کاربرد: لوله های کوچک فشار بالا. محصولات بازار با حفره مخروطی، عملکرد عالی دارند.

5. فلنج لبه دار (Lap Joint Flange)

با رینگ جداگانه. مشخصات: جنس متنوع، سایز بزرگ، کلاس متوسط. مزایا: تنظیم آسان، هزینه نگهداری کم. کاربرد: سیستم های نیاز به تعویض مکرر.

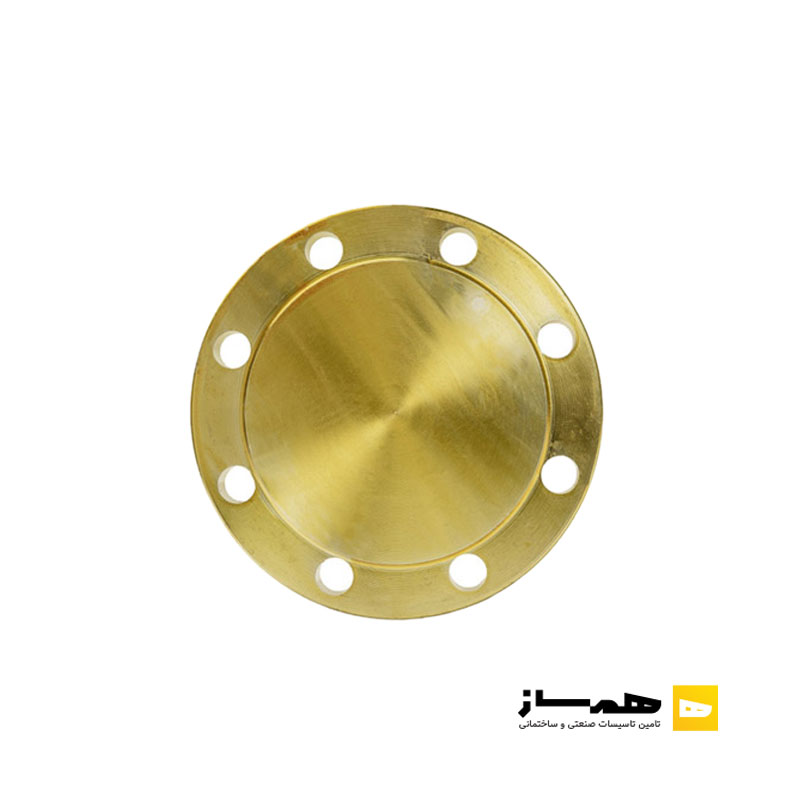

6. فلنج کور (Blind Flange)

برای بستن انتها. مشخصات: جنس مقاوم، سایز کامل، کلاس بالا. مزایا: آب بندی کامل. کاربرد: تست سیستم ها. فلنج های کور بازار بدون سوراخ مرکزی، ایمنی بالایی فراهم می کنند.

7. فلنج اوریفیس (Orifice Flange)

برای اندازه گیری جریان. مشخصات: با سوراخ های اضافی، کلاس متوسط. کاربرد: صنایع فرآیند.

8. فلنج کاهنده (Reducing Flange)

برای تغییر سایز. مشخصات: جنس آلیاژی، کلاس بالا. کاربرد: انتقال سیالات.

جدول مقایسه انواع فلنج ها

نوع فلنج	نحوه اتصال	مزایا اصلی	کاربردهای کلیدی	کلاس فشار رایج
جوشی گلودار	جوشکاری	توزیع تنش، استحکام بالا	نفت، گاز	150-2500
لغزنده	جوشکاری	نصب آسان، هزینه کم	آب، صنایع سبک	150-1500
رزوه ای	رزوه	بدون جوش، ایمنی بالا	شیمیایی	150-600
ساکت ولد	جوشکاری	ضدلرزش، قوی	لوله کوچک فشار بالا	300-900
لبه دار	پیچ و مهره	تنظیم آسان	سیستم های تعویضی	150-600
کور	پیچ و مهره	آب بندی کامل	تست و بستن	150-2500
اوریفیس	جوش/پیچ	اندازه گیری جریان	فرآیندهای صنعتی	300-600
کاهنده	جوش	تغییر سایز	انتقال سیالات	150-900

این جدول به خریداران کمک می کند تا نوع مناسب را انتخاب کنند. برای مثال، فلنج های جوشی گلودار با گردن بلند، که در بازار با مواد فولاد کربنی موجود هستند، برای پروژه های بزرگ توصیه می شوند.

کاربردهای فلنج ها در صنایع مختلف

فلنج ها در صنایع متنوعی کاربرد دارند:

• نفت و گاز: اتصال خطوط لوله، پمپ ها. فلنج های گلودار کلاس 600 عالی هستند.
• پتروشیمی: مقاومت شیمیایی، فلنج های نیکل.
• آب و فاضلاب: فلنج های تخت کلاس 150.
• غذایی و دارویی: استیل ضدزنگ برای بهداشت.
• ساختمان: اتصالات لوله کشی.
• انرژی: سیستم های بخار، فلنج های فشار بالا.

در پروژه های نفتی، استفاده از فلنج های جوشی با مواد مقاوم، ایمنی را افزایش می دهد. بازار محصولات متنوعی برای هر صنعت ارائه می دهد.

انتخاب، نصب و نگهداری فلنج ها

انتخاب فلنج بر اساس فشار، دما، سیال و بودجه است. نکات کلیدی:

• محاسبه فشار کاری.
• بررسی سازگاری مواد.
• توجه به استانداردها.

نصب: تراز کردن، استفاده از گسکت مناسب، torque پیچ ها. نگهداری: بازرسی منظم برای نشتی، تعویض گسکت.

فلنج های بازار با نصب آسان، هزینه های نگهداری را کاهش می دهند.

سرمایه گذاری در کیفیت

فلنج ها بیش از یک قطعه ساده هستند؛ آن ها پایه موفقیت پروژه های صنعتی اند. با انتخاب محصولات باکیفیت مانند فلنج های جوشی گلودار فولاد کربنی کلاس 150-600، یا انواع کور و ساکت ولد با سایزهای متنوع و استانداردها مانند ANSI B16.5، می توانید سیستم هایی مطمئن و کارآمد بسازید. این گزارش نشان داد که تنوع و کیفیت فلنج ها در بازار، فرصت های بی شماری برای جذب مشتریان و بهبود عملکرد فراهم می کند. اگر به دنبال اتصالاتی هستید که دوام، ایمنی و کارایی را تضمین کنند، سرمایه گذاری در فلنج های تخصصی بهترین انتخاب است.

بست و پیچ: اجزای کلیدی اتصالات مطمئن در سیستم های صنعتی

در هر سیستم لوله کشی صنعتی، بست و پیچ و مهره نقش حیاتی در ایجاد اتصالات ایمن، پایدار و قابل اعتماد ایفا می کنند. بست لوله (Pipe Clamp) لوله ها را به سازه، دیوار یا سقف ثابت نگه می دارد و از حرکت ناخواسته، لرزش و آسیب جلوگیری می کند. پیچ و مهره ها نیز قلب اتصالات فلنجی هستند؛ جایی که دو فلنج با نیروی یکنواخت به هم متصل می شوند تا نشتی صفر و ایمنی حداکثری تضمین شود.

این قطعات ساده به نظر می رسند، اما انتخاب درست آن ها می تواند تفاوت بزرگی در عمر سیستم، کاهش هزینه های تعمیر و افزایش ایمنی ایجاد کند. در بازار امروز، محصولاتی با کیفیت بالا، از جنس فولاد کربنی گالوانیزه گرفته تا استیل ضدزنگ، برای کاربردهای متنوع عرضه می شوند و به مهندسان و پیمانکاران کمک می کنند تا پروژه های خود را با اطمینان کامل پیش ببرند.

بست لوله: نگهدارنده های هوشمند لوله کشی

بست لوله وظیفه دارد لوله را در موقعیت صحیح نگه دارد، ارتعاش را کنترل کند و بار لوله (به خصوص در خطوط طولانی یا عمودی) را به سازه منتقل نماید. انواع اصلی بست لوله عبارتند از:

• بست معمولی (Single Bolt یا Two Bolt): ساده، سریع نصب، مناسب لوله های آب، گاز و تأسیسات عمومی.
• بست رگلاژی (Adjustable Clamp): امکان تنظیم ارتفاع و فاصله از دیوار، ایده آل برای لوله های حساس به انبساط حرارتی.
• بست آویز رکابی (Clevis Hanger): باربری بالا، مطابق استانداردهای آتش نشانی (NFPA)، مناسب خطوط آتش نشانی و صنعتی سنگین.
• بست اسپیت (Spit Clamp): پراستفاده در صنعت برق برای لوله های برق و کابل کشی.
• بست عایق دار: جلوگیری از خوردگی گالوانیکی و انتقال حرارت، مناسب لوله های سرد و گرم.

جدول مقایسه انواع بست لوله

نوع بست	جنس رایج	کاربرد اصلی	مزایای کلیدی	سایز رایج (اینچ)
معمولی / تک پیچ	فولاد گالوانیزه	تأسیسات ساختمانی، آب و گاز	نصب سریع، قیمت مناسب	½ تا ۱۲
رگلاژی	فولاد + رزوه قابل تنظیم	خطوط با انبساط حرارتی	تنظیم آسان ارتفاع	۱ تا ۸
رکابی (Clevis)	فولاد سنگین گالوانیزه	آتش نشانی، صنعتی سنگین	باربری بسیار بالا	۲ تا ۲۴
اسپیت	گالوانیزه	لوله برق، کابل کشی	بدون نیاز به جوش، نصب آسان	½ تا ۶
عایق دار	فولاد + لایه عایق	لوله های سرد/گرم، ضدخوردگی	جلوگیری از کندانس و خوردگی	۱ تا ۱۶
کرپی	میلگرد ST37 گالوانیزه	نگه داری سبک	بسیار اقتصادی	½ تا ۴

این تنوع به شما اجازه می دهد دقیقاً بستی انتخاب کنید که با نیاز پروژه تان (بار، دما، محیط شیمیایی، لرزش) هم خوانی کامل داشته باشد.

پیچ و مهره فلنج: نیروی اتصال بی نقص

اتصال فلنج بدون پیچ و مهره مناسب، مانند ساختمانی بدون ستون است. پیچ های فلنجی باید:

• نیروی یکنواخت ایجاد کنند
• در برابر فشار، دما و خوردگی مقاوم باشند
• مطابق استانداردهای ASME B16.5 یا DIN باشند

رایج ترین انواع پیچ مورد استفاده برای فلنج:

• استاد بولت (Stud Bolt): تمام رزوه یا نیم رزوه، با دو مهره – استاندارد طلایی اتصالات فلنجی فشار بالا.
• پیچ شش گوش (Hex Bolt): برای کاربردهای سبک تر یا فلنج های کلاس پایین.
• پیچ تمام رزوه: انعطاف پذیری بیشتر در تنظیم طول.

جنس های پرطرفدار:

• فولاد کربنی (A193 B7 / A194 2H) → اقتصادی و مقاوم برای فشار متوسط
• استیل ضدزنگ (A193 B8 / A194 8) → عالی برای محیط های خورنده
• آلیاژی (B16، B7M) → دماهای بالا و فشارهای شدید

نکات کلیدی انتخاب پیچ فلنجی

• کلاس استحکام: حداقل ۸.۸ یا معادل B7 برای فلنج های کلاس ۳۰۰ به بالا
• طول مناسب: معمولاً طول پیچ باید ۳–۵ میلی متر بیشتر از مجموع ضخامت دو فلنج + گسکت + دو مهره باشد
• گشتاور (Torque): بستن با گشتاور دقیق (طبق جدول استاندارد) برای جلوگیری از نشتی یا شکست پیچ

محصولات باکیفیت در بازار، با آبکاری مناسب (گالوانیزه گرم، زینک، تفلون) و گواهی مواد، دوام و ایمنی سیستم را چند برابر می کنند.

چرا کیفیت بست و پیچ مهم است؟

• کاهش نشتی – صرفه جویی میلیون تومانی در تعمیرات
• افزایش ایمنی – جلوگیری از حوادث در صنایع نفت، گاز و پتروشیمی
• طول عمر بیشتر – مقاومت در برابر خوردگی و خستگی
• نصب سریع تر – کاهش زمان پروژه و هزینه نیروی کار

وقتی از بست های رگلاژی دقیق، رکابی های سنگین یا پیچ های استاد بولت با استاندارد بالا استفاده می کنید، عملاً ریسک پروژه را به حداقل می رسانید و آرامش خاطر بیشتری برای خود و کارفرما ایجاد می کنید.

بست لوله و پیچ و مهره شاید کوچک به نظر برسند، اما جزء بسیار مهمی از هر سیستم لوله کشی صنعتی هستند. با انتخاب محصولاتی مقاوم، استاندارد و متناسب با شرایط پروژه (از بست رکابی آتش نشانی گرفته تا استاد بولت استیل ضدزنگ)، شما نه تنها اتصالی محکم می سازید، بلکه سرمایه گذاری هوشمندانه ای برای آینده سیستم انجام می دهید.

اگر به دنبال اتصالاتی هستید که سال ها بدون دردسر کار کنند، کیفیت را فدای قیمت نکنید. بست و پیچ مناسب = سیستم مطمئن + هزینه کمتر در بلندمدت.

اتصالات ساکت ولد: انتخاب محصولات باکیفیت از تامین کننده معتبر

در دنیای سیستم های لوله کشی صنعتی، جایی که ایمنی، دوام و کارایی اولویت دارند، انتخاب اتصالات ساکت ولد مناسب می تواند تفاوت بزرگی ایجاد کند. این اتصالات با طراحی هوشمندانه شان – حفره داخلی مخروطی که لوله دقیقاً داخل آن جا می گیرد و سپس با جوشکاری fillet خارجی محکم می شود – اتصالی بدون نشتی، مقاوم در برابر لرزش و فشارهای بالا فراهم می کنند.

اما کلیدی ترین نکته، انتخاب محصولات از یک تامین کننده خوب و معتبر است. تامین کننده ای که مواد اولیه مرغوب، استانداردهای بین المللی مانند ASME B16.11 و ASME B16.5 را رعایت کند، موجودی دائمی داشته باشد و خدمات پس از فروش قوی ارائه دهد. چنین تامین کننده ای نه تنها کیفیت را تضمین می کند، بلکه ریسک پروژه را کاهش می دهد و در بلندمدت هزینه ها را پایین می آورد.

حالا بیایید به جزئیات محصولات اتصالات ساکت ولد بپردازیم. این محصولات معمولاً برای لوله های سایز کوچک (½ تا ۴ اینچ) و کلاس های فشار متوسط تا بالا (۱۵۰ تا ۶۰۰۰) طراحی شده اند و در جنس های متنوعی مانند فولاد کربنی، استیل ضدزنگ و آلیاژهای ویژه عرضه می شوند. انتخاب تامین کننده معتبر تضمین می کند که محصولات بدون نقص باشند، جوش پذیری عالی داشته باشند و در برابر خوردگی، حرارت و فشار مقاوم بمانند.

جزئیات محصولات اتصالات ساکت ولد

در ادامه، محصولات اصلی را با تمرکز بر ویژگی های فنی، مزایا، کاربردها و نکات انتخاب مفصل تر بررسی می کنیم. این توصیف بر اساس محصولات استاندارد بازار (مانند آنچه در تامین کننده های معتبر مانند همساز موجود است) تهیه شده و به شما کمک می کند تا انتخابی آگاهانه داشته باشید.

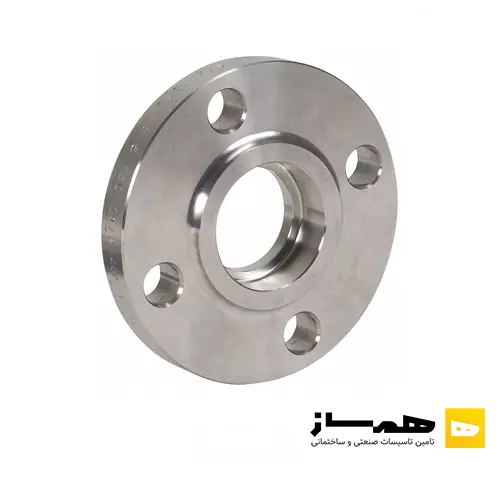

فلنج ساکت ولد (Socket Weld Flange)

• مشخصات فنی: این فلنج ها دارای حفره داخلی مخروطی هستند که لوله را دقیقاً در خود جای می دهد. کلاس های فشار: ۱۵۰، ۳۰۰، ۶۰۰ و گاهی ۹۰۰ (برای فشارهای بالاتر). سایزهای موجود: از ½ اینچ تا ۴ اینچ، با ضخامت دیواره متناسب با کلاس (مثلاً در کلاس ۳۰۰، ضخامت حدود ۱۰-۱۵ میلی متر). تعداد سوراخ های پیچ: ۴ تا ۸ بسته به سایز (مطابق استاندارد ASME B16.5). سطح تماس: Raised Face (RF) یا Flat Face (FF) برای آب بندی بهتر با گسکت.
• جنس مواد: فولاد کربنی ASTM A105 (اقتصادی و مقاوم تا ۴۲۵ درجه سانتی گراد)، استیل ضدزنگ ۳۰۴ (برای محیط های مرطوب و شیمیایی) و ۳۱۶ (مقاوم به اسیدها و کلریدها، ایده آل برای صنایع دریایی و غذایی). آلیاژهای ویژه مانند Monel یا Inconel برای شرایط شدید خورنده.
• مزایا مشتری پسند: توزیع یکنواخت تنش جوش، مقاومت بالا در برابر خستگی مکانیکی (تا ۱۰ میلیون سیکل لرزش بدون شکست)، نصب آسان بدون نیاز به تجهیزات پیچیده، و امکان بازرسی جوش خارجی. نسبت به فلنج های جوشی لب به لب، فضای کمتری اشغال می کند و هزینه جوشکاری کمتری دارد.
• کاربردها: اتصال لوله به شیرآلات، پمپ ها، مخازن تحت فشار در صنایع نفت و گاز، پتروشیمی، نیروگاه های بخار و سیستم های هیدرولیک. برای مثال، در خطوط گاز فشرده با فشار ۲۰۰۰ psi، این فلنج ها ایمنی کامل فراهم می کنند.
• نکته انتخاب: از تامین کننده ای انتخاب کنید که فلنج ها را با گواهی تست هیدرواستاتیک (تا ۱.۵ برابر فشار نامی) ارائه دهد. قیمت تقریبی: ۲۰۰,۰۰۰ تا ۱,۵۰۰,۰۰۰ تومان بسته به سایز و جنس.

زانو ۹۰ درجه و ۴۵ درجه ساکت ولد (Socket Weld Elbow 90°/45°)

• مشخصات فنی: زانو ۹۰ درجه برای تغییر جهت کامل، و ۴۵ درجه برای شیب ملایم تر. کلاس فشار: ۳۰۰۰ (تا ۳۰۰۰ psi در دمای اتاق) و ۶۰۰۰ (تا ۶۰۰۰ psi). سایز: ½ تا ۲ اینچ (شعاع خم: Short Radius برای فضاهای تنگ، Long Radius برای جریان بهتر). ضخامت دیواره: Schedule 40 تا 160.
• جنس مواد: A105 فولاد کربنی (برای سیالات غیرخورنده)، ۳۰۴/۳۰۴L استیل (کم کربن برای جوش پذیری بهتر) و ۳۱۶/۳۱۶L (برای مقاومت بیشتر به خوردگی حفره ای).
• مزایا: جریان صاف بدون پله داخلی (کاهش تلاطم و رسوب تا ۳۰%)، مقاومت لرزشی بالا (مناسب کمپرسورها و پمپ ها)، و دوام طولانی (عمر مفید بیش از ۲۰ سال در شرایط استاندارد). جوش fillet دو پاس، استحکام اتصال را دو برابر می کند.
• کاربردها: خطوط بخار داغ (تا ۵۰۰ درجه)، روغن هیدرولیک، گازهای صنعتی و سیالات شیمیایی. در پروژه های پالایشگاهی، زانو ۹۰ درجه کلاس ۶۰۰۰ برای مسیرهای پرپیچ وخم ایده آل است.
• نکته انتخاب: تامین کننده معتبر باید زانوها را با تست غیرمخرب (NDT مانند رادیوگرافی) عرضه کند تا از نبود ترک داخلی مطمئن شوید. قیمت: ۱۰۰,۰۰۰ تا ۵۰۰,۰۰۰ تومان.

سه راهی ساکت ولد (Socket Weld Tee – Equal/Reducing)

• مشخصات فنی: مساوی برای انشعاب هم سایز، تبدیلی برای سایزهای متفاوت (مثل ۱ اینچ اصلی با ¾ اینچ انشعاب). کلاس: ۳۰۰۰/۶۰۰۰. سایز: ترکیب هایی مانند ½×½×½ تا ۲×۲×۲، با زاویه دقیق ۹۰ درجه برای انشعاب.
• جنس مواد: فولاد کربنی و استیل ضدزنگ، با گزینه های آلیاژی برای فشارهای فوق العاده.
• مزایا: انشعاب گیری بدون افت فشار قابل توجه (کمتر از ۵%)، ساختار فورج شده برای استحکام بیشتر (تحمل ضربه تا ۵۰ ژول)، و نصب سریع در فضاهای محدود.
• کاربردها: سیستم های توزیع سیال در کارخانه های شیمیایی، خطوط سوخت رسانی و شبکه های گاز. سه راهی تبدیلی برای اتصال لوله های متفاوت سایز بسیار مفید است.
• نکته انتخاب: از تامین کننده ای بخرید که تنوع سایز تبدیلی بالایی داشته باشد و محصولات را با استاندارد MSS SP-95 تطبیق دهد. قیمت: ۱۵۰,۰۰۰ تا ۷۰۰,۰۰۰ تومان.

بوشن و نیم بوشن ساکت ولد (Socket Weld Coupling / Half Coupling / Reducing Coupling)

• مشخصات فنی: بوشن کامل برای اتصال دو لوله هم سایز، نیم بوشن برای انشعاب جانبی، و تبدیلی برای تغییر سایز. کلاس: ۳۰۰۰/۶۰۰۰. سایز: ½ تا ۲ اینچ، طول استاندارد ۵۰-۱۰۰ میلی متر.
• جنس مواد: A105، ۳۰۴ و ۳۱۶ با آبکاری اختیاری برای مقاومت بیشتر.
• مزایا: اتصال مستقیم بدون فلنج (صرفه جویی فضا تا ۵۰%)، اقتصادی برای تعمیرات سریع، و مقاومت شیمیایی بالا در جنس استیل.
• کاربردها: تعمیرات خطوط، اتصال سنسورها یا والوها، و سیستم های هیدرولیک کوچک.
• نکته انتخاب: تامین کننده خوب باید بوشن ها را با رزوه های خارجی اختیاری (برای نیم بوشن) ارائه دهد. قیمت: ۸۰,۰۰۰ تا ۳۰۰,۰۰۰ تومان.

کپ ساکت ولد (Socket Weld Cap)

• مشخصات فنی: درپوش گرد برای بستن انتها، کلاس ۳۰۰۰/۶۰۰۰، سایز ½ تا ۲ اینچ، ضخامت متناسب با لوله (Sch 80/160).
• جنس مواد: فولاد و استیل، با گزینه های ضخیم برای فشار بالا.
• مزایا: آب بندی ۱۰۰% بدون نشتی، نصب آسان (فقط یک جوش)، و دوام در برابر ضربه.
• کاربردها: تست هیدرواستاتیک خطوط، بستن موقت انتها در پروژه ها.
• نکته انتخاب: از تامین کننده معتبر که کپ ها را با تست فشار کارخانه ای عرضه می کند، انتخاب کنید. قیمت: ۵۰,۰۰۰ تا ۲۰۰,۰۰۰ تومان.

جدول خلاصه محصولات اتصالات ساکت ولد

محصول	کلاس فشار	جنس های اصلی	سایز رایج (اینچ)	مزایای کلیدی	کاربرد اصلی
فلنج ساکت ولد	150-600	A105 / 304 / 316	½-4	توزیع تنش عالی، نصب آسان	اتصال تجهیزات در نفت/گاز
زانو ۹۰/۴۵ درجه	3000-6000	A105 / 304L / 316L	½-2	جریان صاف، مقاومت لرزش	خطوط بخار و شیمیایی
سه راهی مساوی/تبدیلی	3000-6000	فولاد کربنی / استیل	½-2	انشعاب بدون افت فشار	توزیع سیال در پتروشیمی
بوشن / نیم بوشن	3000-6000	A105 / 316	½-2	اقتصادی، فضای کم	تعمیرات و هیدرولیک
کپ	3000-6000	فولاد / استیل	½-2	آب بندی کامل، دوام بالا	تست و بستن خطوط

اتصالات دنده ای سیاه: راه‌حل اقتصادی و سریع برای لوله‌کشی بدون جوش

اتصالات دنده ای سیاه (Black Threaded Fittings) از محبوب‌ترین اتصالات فلزی در بازار هستند که با رزوه‌های دقیق (دنده‌ای داخلی و خارجی) به لوله‌های سیاه درزدار یا قطعات دیگر متصل می‌شوند. این اتصالات عمدتاً از آهن چکش‌خوار (Malleable Iron) یا فولاد کربنی ساخته شده و بدون پوشش گالوانیزه (به رنگ سیاه اکسید شده) عرضه می‌گردند.

نصب ساده با آچار معمولی انجام می‌شود و نیازی به جوشکاری یا تجهیزات تخصصی ندارد. در فروشگاه همساز (hamsaz724.com)، انواع این اتصالات با برندهای معتبر مانند مک چین، توپی برزیل و چینی موجود است و سایزهای رایج از ½ اینچ تا ۴ اینچ را پوشش می‌دهد. استاندارد ساخت اغلب BS 3799 یا ANSI/ASME B16.3 بوده و برای فشارهای متوسط (کلاس ۱۵۰-۳۰۰ psi بسته به سایز و شرایط) مناسب هستند.

محصولات اتصالات دنده ای سیاه

• بوشن دنده ای سیاه بوشن دنده ای سیاه قطعه‌ای استوانه‌ای با رزوه داخلی در دو طرف است که دو لوله هم‌سایز را مستقیماً به هم متصل می‌کند. این اتصال ساده، محکم و بدون افت فشار جریان سیال را حفظ می‌کند. مناسب برای خطوط گاز، آب گرم و هوا فشرده با دوام بالا در برندهای معتبر همساز عرضه می‌شود.
• تبدیل دنده ای سیاه تبدیل دنده ای سیاه برای تغییر سایز لوله (مثل اتصال ۱ اینچ به ½ اینچ) طراحی شده و رزوه نر در یک سر و ماده در سر دیگر دارد. انعطاف‌پذیری بالایی در طراحی سیستم ایجاد می‌کند و نصب سریع آن بدون ابزار خاص است. ایده‌آل برای انتقال به لوله‌های کوچکتر یا بزرگتر در گازکشی و تأسیسات.
• چپقی دنده ای سیاه (زانو ۹۰ درجه) چپقی دنده ای سیاه تغییر جهت ۹۰ درجه در مسیر جریان ایجاد می‌کند و دارای یک سر نری و یک سر ماده است. در گازکشی ساختمان‌ها، موتورخانه‌ها و سیستم‌های گرمایشی بسیار پرکاربرد است. مقاومت مکانیکی خوب و سطح داخلی صاف آن تلاطم را کاهش می‌دهد.
• زانو ۴۵ درجه دنده ای سیاه زانو ۴۵ درجه دنده ای سیاه تغییر جهت ملایم‌تری فراهم می‌کند و افت فشار کمتری نسبت به ۹۰ درجه دارد. مناسب برای مسیرهای با شیب آرام مانند خطوط آب گرم یا بخار کم‌فشار. نصب آسان و دوام خوب در شرایط بدون لرزش شدید آن را اقتصادی می‌سازد.
• سه‌راهی دنده ای سیاه (مساوی و تبدیلی) سه‌راهی دنده ای سیاه انشعاب‌گیری از خط اصلی را ممکن می‌سازد؛ نوع مساوی برای انشعاب هم‌سایز و تبدیلی برای سایز متفاوت. بدون افت شدید فشار، توزیع سیال را در سیستم‌های گاز و آب ساختمان‌ها فراهم می‌کند. ساختار محکم ایمنی بالایی دارد.
• درپوش دنده ای سیاه درپوش دنده ای سیاه انتهای لوله یا شیر را با رزوه داخلی می‌بندد و آب‌بندی کامل ایجاد می‌کند. مناسب برای تست خطوط، بستن موقت یا دائمی در پروژه‌های تعمیراتی. نصب سریع و مقاومت در فشار متوسط آن را ضروری می‌سازد.
• روپیچ توپیچ دنده ای سیاه (Nipple) روپیچ توپیچ دنده ای سیاه لوله کوتاهی با رزوه نری در دو سر است که دو قطعه ماده را متصل یا طول کوتاه اضافه می‌کند. طول‌های مختلف انعطاف‌پذیری می‌دهد و در تعمیرات سریع شیرآلات مفید است. جنس مقاوم دوام طولانی تضمین می‌کند.
• مغزی دنده ای سیاه (Union) مغزی دنده ای سیاه اتصالی قابل باز و بسته شدن آسان با سه بخش (دو نیمه رزوه‌دار و مهره مرکزی) است. برای تعمیرات، تعویض قطعات یا تغییرات سیستم ایده‌آل است. آب‌بندی مطمئن و کاربرد بالا در تأسیسات نیاز به نگهداری مکرر دارد.

جدول محصولات اتصالات دنده ای سیاه پرکاربرد

محصول	کاربرد اصلی	سایزهای رایج (اینچ)	مزایای کلیدی	کاربرد کلیدی
بوشن دنده ای سیاه	اتصال مستقیم دو لوله هم‌سایز	½ – ۴	نصب سریع، اقتصادی، بدون افت فشار	خطوط گاز و آب گرم
تبدیل دنده ای سیاه	تغییر سایز لوله	½×۱ تا ۲×۴	انعطاف در طراحی، نصب آسان	انتقال به لوله‌های متفاوت سایز
چپقی دنده ای سیاه	تغییر جهت ۹۰ درجه	½ – ۴	مقاومت مکانیکی خوب، جریان مناسب	گازکشی ساختمان، تأسیسات گرمایشی
زانو ۴۵ درجه دنده ای	تغییر جهت ملایم ۴۵ درجه	½ – ۴	افت فشار کم، مناسب شیب آرام	خطوط بخار و آب گرم
سه‌راهی دنده ای سیاه	انشعاب‌گیری	½ – ۴	توزیع بدون افت شدید فشار	توزیع گاز یا آب در ساختمان
درپوش دنده ای سیاه	بستن انتهای خط	½ – ۴	آب‌بندی کامل، نصب سریع	تست خطوط، بستن موقت
روپیچ توپیچ	اتصال کوتاه یا افزایش طول	½ – ۴	طول‌های متنوع، مقاوم	تعمیرات سریع، اتصال شیرآلات
مغزی دنده ای سیاه	اتصال قابل باز و بسته شدن	½ – ۴	تعمیر آسان، آب‌بندی مطمئن	سیستم‌های نیاز به نگهداری

کاربردهای اصلی

• گازکشی ساختمان‌ها و تأسیسات شهری (اتصال لوله گاز طبیعی، انشعاب و تغییر جهت).
• سیستم‌های گرمایشی و موتورخانه (آب گرم، بخار کم‌فشار، شوفاژ).
• لوله‌کشی آب سرد و گرم در آپارتمان‌ها و مجتمع‌های مسکونی.
• صنایع سبک، کارگاهی و انتقال هوا فشرده، روغن و سیالات غیرخورنده.
• تعمیرات سریع و بستن موقت انتهای خطوط.

بهترین عملکرد در دماهای تا ۱۵۰-۲۰۰ درجه سانتی‌گراد و فشار متوسط.

مزایای کلیدی

• نصب آسان و سریع فقط با آچار (کاهش زمان و هزینه نیروی کار تا ۷۰%).
• قیمت اقتصادی نسبت به اتصالات جوشی یا فلنجی.
• انعطاف‌پذیری بالا برای باز و بسته کردن و تغییرات سیستم.
• تنوع سایز و نوع کامل برای هر پروژه.
• جریان داخلی مناسب و کاهش تلاطم/رسوب.
• مقاومت مکانیکی خوب در شرایط استاندارد.

نکات مهم خرید

• دقت رزوه و کیفیت مواد را چک کنید (برندهای معتبر مانند مک چین یا توپی برزیل انتخاب کنید).
• سایز و فشار کاری را با کلاس اتصال تطبیق دهید (برای فشار بالا نوع گالوانیزه بهتر است).
• برای محیط داخلی و خشک مناسب؛ در فضای مرطوب یا خارجی، گالوانیزه ترجیح دهید.
• بدون ترک یا رزوه ناقص باشد؛ گواهی کیفیت مزیت است.
• تامین‌کننده معتبر انتخاب کنید تا کیفیت تضمین‌شده، موجودی دائمی، قیمت شفاف و خدمات پس از فروش داشته باشد – این کار ریسک نشتی و هزینه‌های اضافی را به حداقل می‌رساند.

اتصالات فشار قوی دنده ای: انتخاب مطمئن برای سیستم‌های پرفشار و صنعتی

اتصالات فشار قوی دنده ای (High Pressure Threaded Fittings) از اتصالات فورج‌شده (Forged) با رزوه NPT (دنده مخروطی) هستند که مخصوص فشارهای بالا طراحی شده‌اند. این اتصالات در کلاس‌های 3000، 6000 (و گاهی 9000) تولید می‌شوند و برای لوله‌های Schedule 80، 160 و XXS مناسب‌اند.

جنس اصلی شامل فولاد کربنی ASTM A105، استیل ضدزنگ 304/316 و آلیاژهای ویژه است و مطابق استاندارد ASME B16.11 ساخته می‌شوند. نصب با رزوه (بدون جوشکاری)، مقاومت عالی در برابر فشار، لرزش، خستگی و دماهای بالا (تا چند هزار psi)، آن‌ها را برای صنایع سنگین و حساس ایده‌آل می‌کند. سایزهای رایج از ۱/۸ اینچ تا ۴ اینچ موجود است.

محصولات اتصالات فشار قوی دنده ای

• بوشن دنده ای فشار قوی بوشن دنده ای فشار قوی قطعه‌ای استوانه‌ای با رزوه داخلی در دو طرف است که دو لوله هم‌سایز را مستقیماً متصل می‌کند یا طول خط را افزایش می‌دهد. این اتصال محکم و بدون افت فشار، برای سیستم‌های پرفشار گاز، روغن و سیالات صنعتی ایده‌آل است. کلاس 3000 و 6000 آن تحمل فشارهای بالا را تضمین می‌کند و رزوه دقیق NPT ایمنی اتصال را بالا می‌برد.
• تبدیل دنده ای فشار قوی تبدیل دنده ای فشار قوی برای تغییر سایز لوله (مثل اتصال لوله بزرگتر به کوچکتر) استفاده می‌شود و رزوه نر در یک سر و ماده در سر دیگر دارد. انعطاف‌پذیری بالا در طراحی خطوط پیچیده ایجاد می‌کند و نصب سریع آن بدون ابزار خاص است. مناسب برای انتقال به سایزهای متفاوت در سیستم‌های هیدرولیک، پتروشیمی و نفت.
• زانو دنده ای فشار قوی (چپقی ۹۰ درجه) زانو دنده ای فشار قوی تغییر جهت ۹۰ درجه در مسیر جریان ایجاد می‌کند و دارای یک سر نری و یک سر ماده است. در خطوط گاز فشرده، بخار بالا فشار و روغن هیدرولیک بسیار پرکاربرد است. مقاومت مکانیکی عالی و سطح داخلی صاف آن تلاطم و افت فشار را به حداقل می‌رساند؛ کلاس 6000 برای شرایط بسیار سخت مناسب است.
• زانو ۴۵ درجه دنده ای فشار قوی زانو ۴۵ درجه دنده ای فشار قوی تغییر جهت ملایم‌تری فراهم می‌کند و افت فشار کمتری نسبت به ۹۰ درجه دارد. مناسب برای مسیرهایی با شیب آرام در سیستم‌های بخار، شیمیایی و هیدرولیک پرفشار. نصب آسان و دوام فوق‌العاده در برابر لرزش و خستگی مکانیکی آن را به گزینه‌ای مطمئن تبدیل کرده است.
• سه‌راهی دنده ای فشار قوی (مساوی و تبدیلی) سه‌راهی دنده ای فشار قوی انشعاب‌گیری از خط اصلی را ممکن می‌سازد؛ نوع مساوی برای انشعاب هم‌سایز و تبدیلی برای سایز متفاوت. بدون افت شدید فشار، توزیع سیال در سیستم‌های صنعتی سنگین را فراهم می‌کند. ساختار فورج‌شده و کلاس 3000/6000 ایمنی بالایی در فشارهای شدید دارد.
• چهار راه دنده ای فشار قوی چهار راه دنده ای فشار قوی قطعه‌ای با چهار منفذ عمود بر هم و رزوه مادگی داخلی است که برای انشعاب‌گیری چهارجهته یا اتصال متقاطع استفاده می‌شود. مناسب برای سیستم‌های پیچیده توزیع سیال در صنایع نفت، گاز و پتروشیمی. کلاس 3000 برای لوله‌های Sch 160 و کلاس 6000 برای XXS تحمل فشار بسیار بالا را تضمین می‌کند.
• مغزی دنده ای فشار قوی (Union) مغزی دنده ای فشار قوی اتصالی قابل باز و بسته شدن آسان با سه بخش (دو نیمه رزوه‌دار و مهره مرکزی) است. برای تعمیرات، تعویض قطعات یا تغییرات سیستم در خطوط پرفشار ایده‌آل است. آب‌بندی مطمئن با رزوه NPT و کاربرد بالا در تأسیسات نیاز به نگهداری مکرر دارد.

جدول محصولات اتصالات فشار قوی دنده ای پرکاربرد

محصول	کاربرد اصلی	سایزهای رایج (اینچ)	کلاس فشار اصلی	مزایای کلیدی	کاربرد کلیدی
بوشن دنده ای فشار قوی	اتصال مستقیم دو لوله هم‌سایز	۱/۸ – ۴	3000 – 6000	نصب سریع، بدون افت فشار، محکم	خطوط گاز فشرده، روغن هیدرولیک
تبدیل دنده ای فشار قوی	تغییر سایز لوله	۱/۸×۱/۴ تا ۳×۴	3000 – 6000	انعطاف طراحی، رزوه دقیق NPT	سیستم‌های هیدرولیک و پتروشیمی
زانو ۹۰ درجه (چپقی)	تغییر جهت ۹۰ درجه	۱/۸ – ۴	3000 – 6000	مقاومت لرزش بالا، جریان صاف	بخار بالا فشار، گاز صنعتی
زانو ۴۵ درجه	تغییر جهت ملایم ۴۵ درجه	۱/۸ – ۴	3000 – 6000	افت فشار کم، دوام عالی	خطوط شیمیایی و هیدرولیک
سه‌راهی دنده ای فشار قوی	انشعاب‌گیری	۱/۸ – ۴	3000 – 6000	توزیع بدون افت شدید، فورج‌شده	توزیع سیال در صنایع سنگین
چهار راه دنده ای فشار قوی	انشعاب چهارجهته	۱/۸ – ۴	3000 – 6000	اتصال متقاطع محکم، فشار بسیار بالا	سیستم‌های پیچیده نفت و گاز
مغزی دنده ای فشار قوی	اتصال قابل باز و بسته شدن	۱/۸ – ۴	3000 – 6000	تعمیر آسان، آب‌بندی مطمئن	نگهداری و تعمیرات خطوط پرفشار

کاربردهای اصلی

• صنایع نفت، گاز و پتروشیمی (انتقال گاز فشرده، نفت خام، مواد شیمیایی).
• سیستم‌های هیدرولیک و پنوماتیک صنعتی سنگین.
• خطوط بخار بالا فشار و نیروگاه‌ها.
• صنایع شیمیایی، دارویی و فرآیندهای پرفشار.
• تعمیرات و اتصال شیرآلات/تجهیزات در محیط‌های صنعتی.

نکات مهم خرید

• کلاس فشار و جنس را با فشار/دما/سیال سیستم تطبیق دهید (کلاس 6000 برای فشارهای شدید).
• رزوه NPT دقیق و بدون نقص باشد؛ برندهای معتبر انتخاب کنید.
• برای محیط خورنده، استیل 316 ترجیح دهید.
• بدون ترک یا عیب ظاهری باشد؛ گواهی مواد مزیت است.
• تامین‌کننده معتبر انتخاب کنید تا کیفیت تضمین‌شده، موجودی دائمی، قیمت شفاف و خدمات پس از فروش داشته باشد – این کار ریسک شکست و هزینه‌های اضافی را به حداقل می‌رساند.

اتصالات فشار قوی دنده ای گزینه‌ای مطمئن برای پروژه‌های صنعتی پرفشار است؛ محکم، ایمن و با عملکرد عالی در بلندمدت. برای انتخاب دقیق‌تر، فشار کاری، دما، سیال و سایز لوله را مشخص کنید تا بهترین کلاس و جنس پیشنهاد شود.
